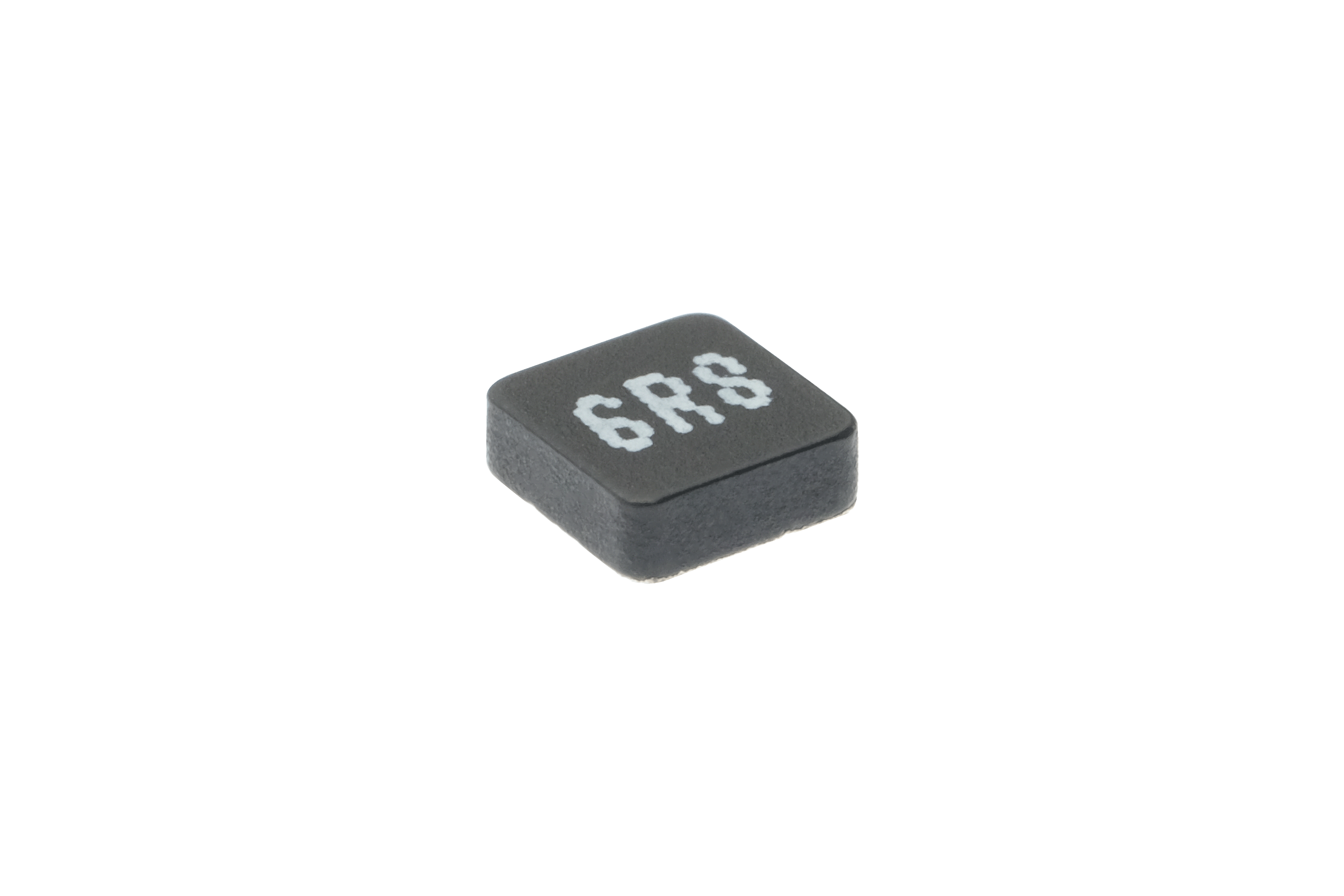

CKSTT0415
儲能
磁屏蔽結構,閉合磁路,抗電磁干擾強,超低蜂鳴聲,可高密度安裝.
小體積,大電流,在高頻和高溫環境下保持優良的溫升電流及飽和電流特性.
低損耗合金粉末壓鑄,低電阻.結構牢固,產品精準度高.
產品信息
產品用途
1.PAD/Notebook/Desktop/Server applications PAD,筆記本電腦,臺式機,服務器,
2.DC/DC converter DC/DC轉換器
產品參數
樣品申請
系列
型號
PDF
電感值
(μH)
共模阻抗
(Ω)
阻抗
(Ω)
電感/
阻抗公差
測試條件
DCR
(mΩ)
飽和電流
TYP(A)
溫升電流
TYP(A)
用途
狀態
工作溫度
(℃)
長
(mm)
寬
(mm)
高
(mm)
封裝
屏蔽
材質
產品3D圖
繞線一體成型電感
CKSTT0415-10uH/M
10
-
-
±20%
1MHz/0.1V
124
2.1
2.2
消費品
量產
-40~125
4
4
1.5
SMD
Y
合金
繞線一體成型電感
CKSTT0415-6.8uH/M
6.8
-
-
±20%
1MHz/0.1V
96
3.6
3.6
消費品
量產
-40~125
4
4
1.5
SMD
Y
合金
繞線一體成型電感
CKSTT0415-4.7uH/M
4.7
-
-
±20%
1MHz/0.1V
83
3.6
4.3
消費品
量產
-40~125
4
4
1.5
SMD
Y
合金
繞線一體成型電感
CKSTT0415-2.2uH/M
2.2
-
-
±20%
1MHz/0.1V
33
5.2
6.4
消費品
量產
-40~125
4
4
1.5
SMD
Y
合金
繞線一體成型電感
CKSTT0415-1.5uH/M
1.5
-
-
±20%
1MHz/0.1V
22.8
7.5
7.3
消費品
量產
-40~125
4
4
1.5
SMD
Y
合金
繞線一體成型電感
CKSTT0415-1uH/M
1
-
-
±20%
1MHz/0.1V
15
9
10.2
消費品
量產
-40~125
4
4
1.5
SMD
Y
合金
繞線一體成型電感
CKSTT0415-0.47uH/M
0.47
-
-
±20%
1MHz/0.1V
6.6
14.1
14
消費品
量產
-40~125
4
4
1.5
SMD
Y
合金
繞線一體成型電感
CKSTT0415-0.33uH/M
0.33
-
-
±20%
1MHz/0.1V
5.2
16
16.1
消費品
量產
-40~125
4
4
1.5
SMD
Y
合金
注釋
所有數據基于環境溫度25℃條件下測試。
電感測試條件為1kHz,1V。
飽和電流：電感值下降其初始值的20%時所加載的實際直流電流值。
溫升電流：使產品溫度上升到ΔT40℃時所加載的實際直流電流值(Ta=25℃)。
特別提醒：線路設計，組件布局，印刷線路板(PCB)尺寸及厚度，散熱系統等均會影響產品 溫度。
請務必在最終應用時，驗證產品發熱狀況。
保存
產品在包裝中的保存條件：溫度 5～40°C，相對濕度小于等于 70%。
如果取出使用，剩余的產品請用膠袋密封按照以上條件保存，避免端子(電極)氧化，影響焊接狀態。
產品儲存期不建議超過 12 個月，在其他影響下，端子可能會退化，導致焊接性差。
請不要將產品保存于高溫、高濕、有塵埃、腐蝕性氣體的不適合環境中。
請小心輕放，避免由于產品的跌落或取用不當而引致的損壞。
手上的油脂會導致可焊性降低，應避免用手直接接觸端子。
